mercoledì 1 giugno 2022

Stazione meteo (secondo prototipo)

 Non troverete niente sul primo prototipo della mia stazione meteo perché ... non ho lasciato scritto niente!
Comunque era un prototipo basato su un ESP8266 e sensori I2C:

TLS2591
MLX90614


VEML6075
BME280



  • BME280 per temperatura, pressione e umidità dell'aria
  • TLC2591 per la luminosità ambientale nello spettro visibile
  • VEML6075 per gli ultravioletti
  • MLX90614 per l'infrarosso, che, durante e dopo la Pandemia, era diventato costosissimo e introvabile
La stazione era interamente alimentata da un pannellino solare che ricaricava una batteria agli ioni di litio 1660 da 4.2V tramite un TP4056, poi convertiti a 3.3 da un MPC1700.
Il sistema ha perfettamente funzionato per un anno intero, poi la batteria ha iniziato a non tenere più la carica.

Però grazie ad essa ho accumulato abbastanza esperienza da poterne progettare una seconda versione più completa, grazie all'aggiunta di un anemometro e una rosa dei venti che comunicano per via seriale tramite il protocollo RS485.
Ho scelto questo protocollo perché è virtualmente immune alle interferenze e alle eventuali fluttuazioni di tensione che potrebbero affliggere gli anemometri in Tensione/Corrente.
Tutti i sensori erano, e saranno, alloggiati in contenitori cilindrici bianchi ermetici contenenti, escluso il BME280, contenenti sacchettini di silica gel per evitare l'accumulo di eventuale umidità.
Il contenitore del BME280 infatti è forato per permettere il ricircolo dell'aria, visto apppunto che sono le sue caratterische fisiche che deve misurare. Però tal metodo soffriva di condensa dell'aria; il che mandava  in tilt il minuscolo sensore della Bosh che consiste in un parallelepipedo metallico con un minuscolo foro. Ho brillantemente risolto avvolgendo il contenitore forato del sensore con del comune teflon da idraulico avendo cura di coprire ogni singola apertura con un solo strato di teflon. Così non si è  potuta più formare condensa sul sensore pur mantenendo intatta la lettura del tasso di umidità dell'aria. Un piccolo ma utile escamotage che ha consentito alla mia stazione meteo di funzionare perfettamente per un anno.


La nuova Stazione Meteo prevede l'uso di un ESP32. Forse per tale scopo è un pelo esagerato, in fondo deve unicamente connetttersi al wifi di casa, leggere lo stato dei sensori e comunicarli via MQTT a un database (influxdb). Però, per leggere lo stato degli anemometri, ho bisogno di due porte seriali hardware e l'ESP32 ne ha, usabili, due.

Questo, è l'attuale prototipo funzionante.
I display sono temporanei, visto che tutte le informazioni necessarie saranno trasmesse al database quando tutto sarà completo.
Per ottimizzare i consumi, l'ESP32 verrà messo in uno stato di sonno profondo e si risveglierà automaticamente ogni tot minuti. Un pin sarà dedicato al pilotaggio di due mosfet  a canale N BC170 che si occuperanno di alimentare durante la veglia i sensori e gli anemometri.


domenica 7 aprile 2019

Alimentatore da banco fatto da me

È un po' di tempo che non riempio queste pagine di nuovi contenuti; almeno un anno. Lasciate che lo faccia oggi.

Era da tanto che desideravo un alimentatore da banco ma non ne avevo mai acquistato uno. Invero sul mercato ce ne sono un po' per tutte le tasche e gusti, e su Internet si possono leggere tutorial per fabbricarne uno partendo da scarti o giù di lì perfettamente funzionanti. In parte la mia idea nasce dalla loro esperienza, ma ho voluto spingermi oltre e sperimentare qualcosa di un attimino più complesso.


Anch'io sono partito da un banale alimentatore ATX da 600 W; ne avevo uno che mi avanzava da un vecchio PC ormai dismesso ma poi ho fatto qualche aggiunta via via che l'idea cresceva.
E così che ho aggiunto uno stadio di elevazione in tensione da 12/80 V e 600 W, un regolatore intelligente in tensione e corrente da 0.01/30 V 3 A e per finire un monitor per la tensione di rete (tutto sommato poco utile ma figo).
Ho mantenuto le uscite ATX tradizionali, ossia i 3,3 - 5 e 12 volt stabilizzati, ognuno dotato di voltometro digitale, mentre l'uscita del modulo step-up guida un modulo di alimentazione programmabile a tensione e corrente costante.
In più, ho voluto usare la linea di stand-by (5 volt costanti) per alimentare due porte USB senza accendere tutte le altre linee, mentre un'altra porta USB  è monitorata sulla linea dei 5 V.
La ciliegina sulla torta è la presa di messa a terra, indispensabile per i braccialetti antistatici per maneggiare componenti elettronici.

Non ho incontrato nulla di simile al mio su Internet, e so che sicuramente avrei potuto fare ancora di meglio, magari potrei farne anche un altro ancora più sofisticato più avanti.

Questo è l'interno del mio progetto quando era ancora in fase embrionale: a destra si distingue l'unità ATX, mentre a sinistra, a ridosso della ventola, si vede l'unita elevatrice di tensione da 600 W (https://electronilab.co/wp-content/uploads/2015/05/BOOST-600W-user-manual.pdf) che ha il compito di alimentare a 30 volt (lo tengo a 28 per precauzione) il modulo di alimentazione programmabile DPS3003  — 3003 sta per 30 V per 3 A — che si occupa di gestire l'uscita a tensione variabile.

Come base di partenza ho preso una Gewiss 44208 in tecnopolimero GWT  resistente fino a 650°C su cui sono stati praticati i fori di alloggiamento degli strumenti.
Successivamente,ho montato le prese a banana e i fusibili per ogni singola uscita, e tutte le relative connessioni ai voltometri DSN-VC288 in configurazione di alimentazione indipendente — altrimenti non avrebbero potuto indicare tensioni inferiori a quelle di alimentazione.
Il voltometro DSN-VC288 possiede cinque connessioni: tre più sottili che si occupano della tensione e due più grosse che rilevano la corrente in transito. Riguardo alle prime, i terminali rosso e nero si limitano ad accendere lo strumento con una tensione minima di 4 volt fin a un massimo di 30, mentre il giallo si limita a svolgere il compito di captare la tensione esistente da misurare tra il negativo e il positivo da misurare (con il negativo comune). Questo è lo schema:
lo strumento va piazzato sulla linea del polo negativo,  con il cavo grosso nero che è l'ingresso e il rosso (grosso) è l'uscita dell'amperometro del DSN-VC288. e deve essere considerata come il negativo del carico d alimentare. Apparentemente è un controsenso e questa colorazione dei terminali può indurre a confusione, magari usare una colorazione differente potrebbe evitare lo sgomento all'utente finale.
Il resto è senza altri intoppi: una resistenza da 1 MΩ in serie alla presa di terra aiuta a rallentare le fughe di corrente nel caso avessi la necessità di indossare un bracciale antistatico, l'uscita a -12 V (12 volt negativi rispetto alla massa) nel raro caso che questa mi servisse.
Come vedete non ho lasciato niente al caso, o almeno lo spero.

E tutto questo mi servirà per il mio prossimo progetto: un modello di rover planetario autonomo che ho in mente.
Ma questo alla prossima. Cieli sereni!

lunedì 20 novembre 2017

Piccoli passi


Posate un attimo lo sguardo su un orologio munito della lancetta contasecondi. Vedrete che essa ogni volta si ferma prima di passare al secondo successivo, compiendo salti di 6° ogni volta per poter compiere un giro ogni minuto.  Ora immaginate di farle fare un giro completo in un giorno intero: tra un salto e l'altro passerebbero ben 24 minuti, o 1440 secondi se preferite.
Se usassimo un tipico motore passo-passo con una risoluzione di 1,8° per passo le cose andrebbero decisamente meglio: un minuto verrebbe frazionato in 200 passettini e la nostra lancetta parrebbe molto più fluida nel suo movimento. se applicassimo il criterio precedente di farle fare un unico giro completo in un giorno otterremo salti ogni 432 secondi, ossia poco meno di uno ogni 7 minuti.molto meglio di prima, ma ancora insufficiente.
Il bello dei motori passo passo è che possono compiere anche dei passettini intermedi
tra un passo e l'altro:
modulando opportunamente i campi magnetici del motore si possono ottenere tanti piccoli micropassi che suddividono ulteriormente i passi necessari a compiere un giro completo. Questo è il compito delle schede driver del motore, che gestiscono ognuna a suo modo e secondo le proprie capacità la tensione di eccitazione dei magneti.
I microstep ottenibili dall'integrato TBH7128
Io ho scelto l'integrato TBH7128 per la sua capacita di suddividere fino a 128 volte (2^7) ogni singolo passo del motore; così posso disporre fino a 25600 micropassi per ogni singolo giro. Un giorno solare suddiviso in 25600 passi significa un passo ogni 3,375 secondi, quindi una velocità angolare di soli 50'' d'arco o giù di lì. L'unico grande svantaggio dei microstep è che essi riducono notevolmente la coppia disponibile, più i micropassi sono piccoli e minore sarà la forza magnetica che trattiene il rotore del motore; questa sarà una cosa da tenere ben presente nella messa a punto del mio progetto.
La formula empirica che lega la
distanza dall'equatore celeste
distanza dall'equatore celeste dal polo
in gradi e l'esposizione
in gradi e l'esposizione con una DSRL full frame.
Se seguite anche l'altro mio blog, alcuni anni fa ho illustrato una simpatica formuletta empirica (evito di spiegarvi tutta la matematica che vi è dietro) utile per stabilire il tempo di esposizione massimo utile affinché non si abbia l'effetto scia nel fotografare il cielo con una macchina fotografica fissa.
Questa ci dice che inquadrando l'equatore celeste (0° di declinazione) una esposizione con una focale di 500 mm non può essere superiore al secondo per evitare che una stella disegni una scia sul sensore fotografico di una DSRL full frame (se usate una Canon APS (crop 1,6) dovreste  usare 312 invece del 500 e 333 (crop 1,5) per una Nikon APS).
Pertanto, anche una risoluzione temporale di 3 secondi già degrada le immagini oltre il limite di esposizione suggerito; per questo ho scelto uno stepper con una demoltiplica 100:1  (in realtà sono 99,05 a 1). Questo mi consente di suddividere il singolo giro fino a 2560000 micropassi (i microstep sono ancora 25600 ma ne occorrono 100 per avere lo stesso scarto angolare), pari a una risoluzione temporale di 0,03 secondi, ossia di 0,5'' d'arco!
Purtroppo, a meno che non ci trasferissimo sulle Ande armi e bagagli, la turbolenza atmosferica in genere non ci consente di godere di un potere risolutivo migliore di un secondo d'arco e, più spesso, anche di due.
Dato il caso, posso tranquillamente limitarmi a eguagliare il potere risolutivo dettato dal seeing e stare lo stesso tranquillo limitando i micropassi a 2^6, ossia a 64 micropassi per ogni singolo passo, 12800 per ogni singolo giro, 1280000 con la demoltiplica 100:1. In più otterrei una coppia un po' più alta nel rendimento del motore.

A questo punto l'unica incognita che mi rimane è sapere se lo stepper da me scelto con il driver TBH7128 potrà darmi una coppia sufficiente a sostenere un paio di chilogrammi. Spero di sì ma anche questo è un problema che dovrò risolvere.
Cieli Sereni.

sabato 18 novembre 2017

Astroinseguitore versione 3.0


Mannaggia a me!
Il mio progetto è in uno stato fluttuante, in  un continuo divenire. È questo che lo rende ai miei occhi, e spero anche vostri, interessante.
Ho deciso di abbandonare il display grafico LCD12864 delle stampanti 3D: troppo luminoso e di scarsa risoluzione per i miei propositi.  Grazie ad esso però ho potuto scrivere e testare tanto buon codice che sto riutilizzando nella versione 3.0.


Questo è il display LCD: ottimi l'encoder e il buzzer, ma la grafica è bruttina  e soprattutto lo schermo è troppo luminoso per essere usato al buio.



Per questo ho finito per scegliere un display grafico OLED con capacità touchscreen: niente encoder rotativi per scegliere le opzioni ma un pratico tocco di dita è più che sufficiente per il medesimo scopo.
In più posso usare colori che meno feriscono gli occhi e usufruire di una grafica decisamente migliore per le funzioni di centratura della montatura equatoriale.
Il buzzerino tornerà anche qui, è troppo simpatico e utile per non essere compreso nel progetto.
Qui l'Arduino Nano che pilota un motore
NEMA17 da 200 step/giro uguale al definitivo
con demoltiplica 1:100.
In realtà la corrente assorbita sarà nettamente
inferiore:appena 10-11 mA a regime.
Come ho detto all'inizio, questo è un progetto in divenire, cioè non è pianificato e in costante evoluzione. Così ho deciso di demandare la gestione del motore a un altro Arduino, il Nano, con unicamente questo scopo per non sovraccaricare il processore con altri calcoli (dai miei test solo una istruzione Serial.print() porta via 0,26 millisecondi) e ottenere — non è facile — così la massima precisione di inseguimento. Per questo nello sketch del motore non sarà prevista alcuna libreria se non quelle che Arduino usa per il suo corretto funzionamento: 2466 byte di programma e 210 di RAM sono più che sufficienti, a meno che non pensi qualcos'altro, è ovvio!

Per ora non è tutto, ma cercate di farvelo bastare per ora, Alla prossima e Cieli Sereni.

domenica 24 settembre 2017

GPS (seconda parte)

Ora che ci sono note alcune informazioni riguardanti la lettura dei dati GPS con Arduino.

Per questo ho scritto un breve programmino che cattura tutta la stringa in uscita dal modulo GPS e la rielabora grossolanamente restituendo sulla monitor seriale tutti i dati estratti.
Il codice è pubblicato sul mio repository sulla piattaforma GitHub all'indirizzo:

https://github.com/UmbyWanKenobi/GPS-example/blob/master/gps_hardware.ino

a cui potete fare riferimento per il codice, che è ben commentato (almeno lo spero).
La sottostringa da me usata è la GPGA, la quale fornisce i principali dati riguardanti lo stato della connessione ( FIX ) corrente, la correzione del dato orario di rilevamento, le informazioni minime GPS e lo stato dei satelliti.

 $ GPGGA, 123519,4807.038, N, 01.131,000, E, 1,08,0.9,545.4, M, 46,9, M ,, * 47
14
Dove:
     Il sistema di posizionamento globale di GGA corregge i dati
     123519 Correzione prese alle 12:35:19 UTC
     4807.038, N Latitudine 48 deg 07.038 'N
     01131.000, E Longitude 11 deg 31.000 'E
     1 qualità del Fix: 0 = non valido
                               1 = riparazione GPS (SPS)
                               2 = correzione DGPS
                               3 = correzione PPS
          4 = cinematica in tempo reale (1)
          5 = Real-Time Kinematic flottante (1)
                               6 = stima (calcolo morto)
          7 = modalità di immissione manuale
          8 = Modalità di simulazione
     08 Numero di satelliti in fase di tracciamento
     0.9 Diluizione orizzontale della posizione
     545.4, M Altitudine, metri, al di sopra del livello del mare medio
     46.9, M Altezza di geoide (livello medio del mare) sopra WGS84
                      ellissoide
     (campo vuoto) in secondi dall'ultimo aggiornamento DGPS
     (campo vuoto) Numero ID della stazione DGPS
     * 47 i dati di checksum, sempre inizia con *

La quota di geoide, più propriamente detta quota ortometrica, è l'elevazione del punto sulla superficie terrestre rispetto alla superficie del livello medio del mare.
Se manca l'altezza del geoide l'altitudine indicata potrebbe essere non corretta. Alcune implementazioni non standard riportano l'altitudine rispetto all'ellissoide anziché all'altitudine geoidale. Alcune unità non presentano affatto le altitudini negative.
Le altre sottostringhe riportano altri dati in cui alcuni campi sono ripetuti oltre a altre funzioni come la velocità di spostamento, la deriva del Nord magnetico e la data, Alcuni campi sono riservati e altri semplicemente vengono ignorati da alcuni chip come questo (il MEO 6M), per esempio quello relativo alla deriva magnetica che invece potrebbe essere utile per la calibrazione delle bussole elettroniche.
Ora cercherò un chip che fornisce anche questa informazione e magari che generi l'interrupt per la sincronizzazione dell'orologio interno di Arduino. Sarebbe fantastico!


Cieli sereni

(1) Indice per gli algoritmi di alta precisione per la navigazione. l?RTK è una tecnica che migliora l'accuratezza delle misurazioni della posizione GPS, tuttavia è anche una delle più difficili da comprendere e da implementare.

Il GPS (prima parte)


Il GY-GPS6MV1 è un prototipo basato
sul chip NEO-6M-0-001
Salve di nuovo.
Questo mio progetto è un po' come la Novella dello Stento, un modo di dire toscano per indicare una cosa lenta e lunghissima. Il motivo è il solito: prima di parlare di qualcosa voglio essere sicuro di conoscere l'argomento, altrimenti il mio rimane un discorso vuoto e privo di qualsiasi valore. È in pratica il noto processo di riproducibilità di un esperimento tanto caro alla scienza e che ci ha insegnato Galileo Galilei.
Uno degli elementi da me richiesti per questo progetto è il conoscere precisamente la posizione sulla superficie terrestre, soprattutto la latitudine, necessaria per il corretto puntamento al Polo Celeste. In origine doveva essere un sistema equatoriale GoTo, ossia che conoscendo il nord magnetico e la latitudine dei motori passo-passo avrebbero dovuto automaticamente allineare la montatura di inseguimento. Poi alcune difficoltà per la creazione della parte riguardante la meccanica di precisione — non ho gli strumenti, l'officina e soprattutto la preparazione necessaria — mi hanno costretto a ripensare il progetto optando per uno stazionamento manuale, ma comunque sempre aiutato dall'elettronica.
Quindi, salvo altri ripensamenti, la parte elettronica rimane sostanziamente la stessa, invece di guidare i motori di stazionamento ho dei led che indicano quando lo stazionamento è corretto. Pertanto mi occorre sapere l.'esatta latitudine per il puntamento polare, e per questo viene in soccorso il sistema GPS che tutti conosciamo, non starò qui a ripetere cosa esso sia con esattezza.
Non è difficile conoscere — oggi — le nostre coordinate assolute, basta un qualsiasi smartrphone anche da 100 euro, e con Arduino ancora molto meno. Magari è necessario arrabattarsi un po', ma vi assicuro che la soddisfazione è infinita. Ci sono modulini molto economici basati sul chip NEO-6 (qui il datasheet completo) che hanno anche una comoda antenna passiva (il piccolo parallelepipedo bianco) collegato attraverso una piccolissima presa coassiale di tipo Hirose U.FL, specifico per i segnali a radiofrequenza superiori ai 6 GHz. Per i miei esperimenti dentro casa ho dovuto sostituire la sua antennina con una attiva esterna da auto col relativo adattatore, ma all'esterno conto di riusarla.
Comunque nella pratica — anche qui non sto a ripetere il meccanismo alla base dello schema GPS — il modulino, una volta che si è agganciato ai satelliti, il Fix, restituisce una stringa di caratteri, solo apparentemente confusi, contenenti tutte le informazioni a noi necessarie per conoscere la nostra posizione: latitudine, longitudine, ora (in UTC), la data e l'altezza dal livello del mare stimata.
Nella prossima puntata vi spiego come leggere questa stringa.

lunedì 4 settembre 2017

Il display grafico 12864 RepRap


Un progetto ambizioso quanto il mio non poteva non prevedere uno schermo per visualizzare in tempo reale i dati della sessione di scatto. Per questo nella prima versione era previsto uno schermo  LCD da 20 caratteri per 4 righe pilotato attraverso lo schema seriale I2C (2 soli pin più l'alimentazione).
Poi ho visto in giro le schede delle stampanti 3D, spesso pilotate da semplici Arduino. I loro schermi sono anch'essi monocromatici LCD, ma sono più grandi e consentono una grafica piuttosto primitiva, stile anni '80 dei primi videogiochi, ma assai accattivanti. In più hanno incorporato un pulsante di stop, un buzzerino per l'allarme e un selettore rotativo, il che mi eviterebbe il fastidio di dover usare 5 pin per una tastiera a membrana 4x1 di cui avrei usato soltanto tre pulsanti. In più essa contiene uno slot SD per leggere e scrivere dati, e mi sarebbe molto utile poter registrare le condizioni delle future sessioni per scopi scientifici.

La differenza che distingue giocare e fare scienza sta nel raccogliere i dati.


I collegamenti elettrici

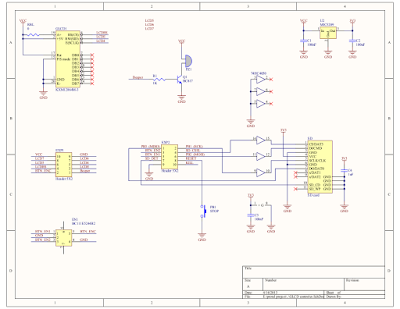

Lo schema elettrico del display grafico RepRap 12864 (http://reprap.org/mediawiki/images/5/51/RRD_FULL_GRAPHIC_SMART_CONTROLER_SCHEMATIC.pdf)

La disposizione dei contatti nel connettore
a disposizione del display grafico
RepRap 12864 uscita EXP1
Purtroppo il display grafico è progettato per funzionare con lo scudo studiato per pilotare le stampanti 3D, quindi usare tale apparato per altri progetti è un pelino più complicato ma non impossibile: con lo schema è possibile risalire alla disposizione dei controlli per tutte le funzioni che mette a disposizione. Questo è il primigenio spirito hacker!
I piedini dello scudo display nello standard SPI (Serial Peripheral Interface):
--                #include "U8glib.h"
--                #define E_SCLK 8
--                #define RW_SID 9
--               #define CS_RS 10
--                U8GLIB_ST7920_128X64_1X u8g ( E_SCLK, RW_SID, CS_RS );
in quest'ordine nello sketch.

Per ora è tutto, restate sintonizzati.
